Erettori per Tunnel Boring Machine

Galbiati Group ha recentemente progettato e realizzato due erettore per conci con una portata massima di 4,5 t, destinati ad una macchina di perforazione (Tunnel Boring Machine) che verrà utilizzata per un importante progetto di escavazione della metropolitana di Qingdao, Cina.

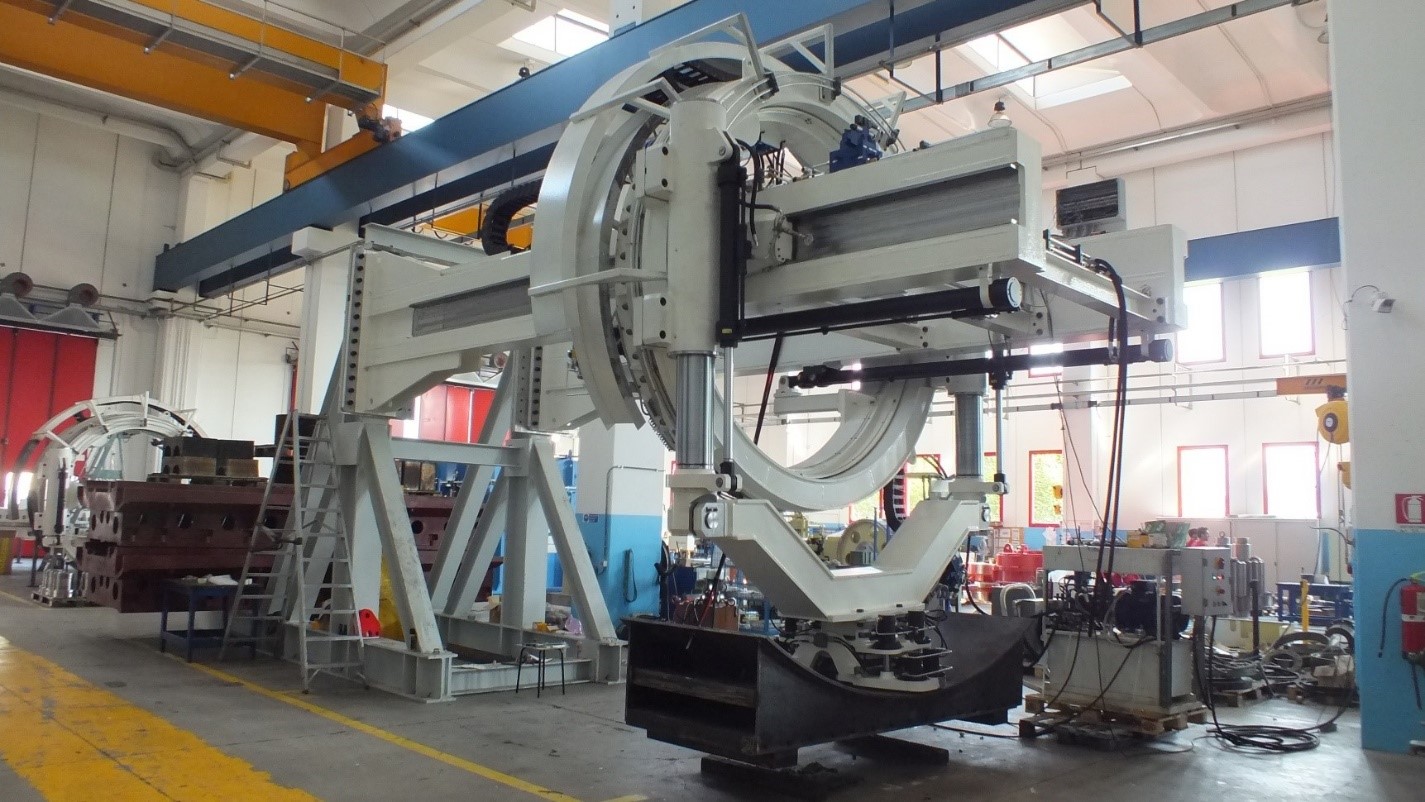

I due erettori per posizionamento conci sono composti da una struttura fissa ed una mobile, realizzate entrambe in carpenteria elettrosaldata, distesa e lavorata alle macchine utensili. La parte fissa è costituita da due travi longitudinali sulle quali sono montate le guide di scorrimento, realizzate in materiale antiusura. La parte mobile invece è costituita dall’anello traslante, rotante e dal gruppo pinza.
La funzione dei due erettori per TBM è agganciare, sollevare e posizionare conci in calcestruzzo per realizzare la struttura portante di tunnel/gallerie.
I movimenti principali dei due erettori constano in:

una traslazione assiale della parte mobile;
una rotazione dell’anello rotante e del gruppo pinza lungo l’asse di traslazione;
una traslazione radiale del solo gruppo pinza.

Gli erettori montati hanno ciascuno un diametro massimo di 4.100 mm, una portata conci massima di circa 4.500 kg e un peso totale di circa 24.000 kg e hanno anche in dotazione una piastra di attacco dotata di bullonatrice.
I due erettori sono dotati di un gruppo pinza presa concio di tipo meccanico. Il gruppo pinza ha il compito di afferrare e mantenere il concio per tutta la durata delle operazioni di posizionamento ed è dotato di tre movimenti indipendenti:
